Panel Jembatan Baja Bailey

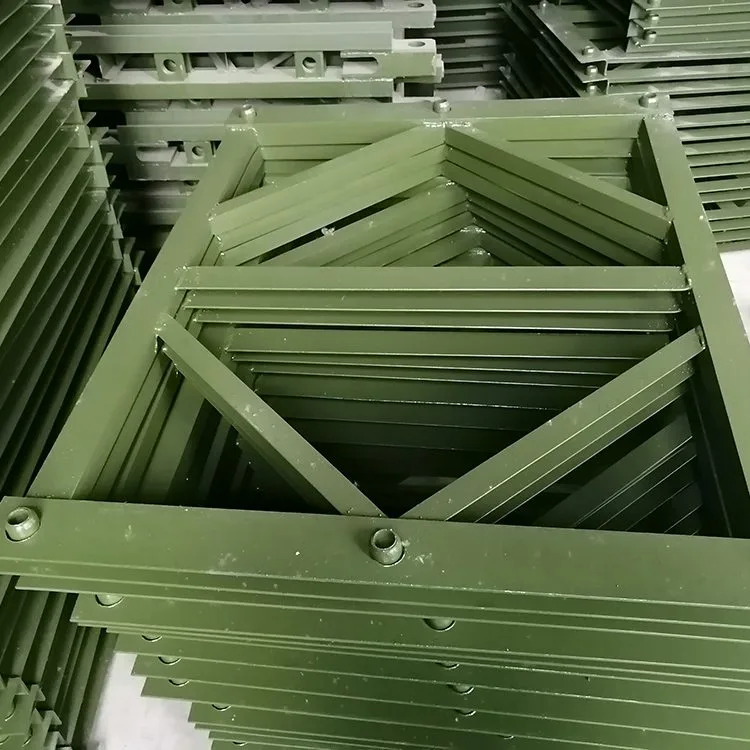

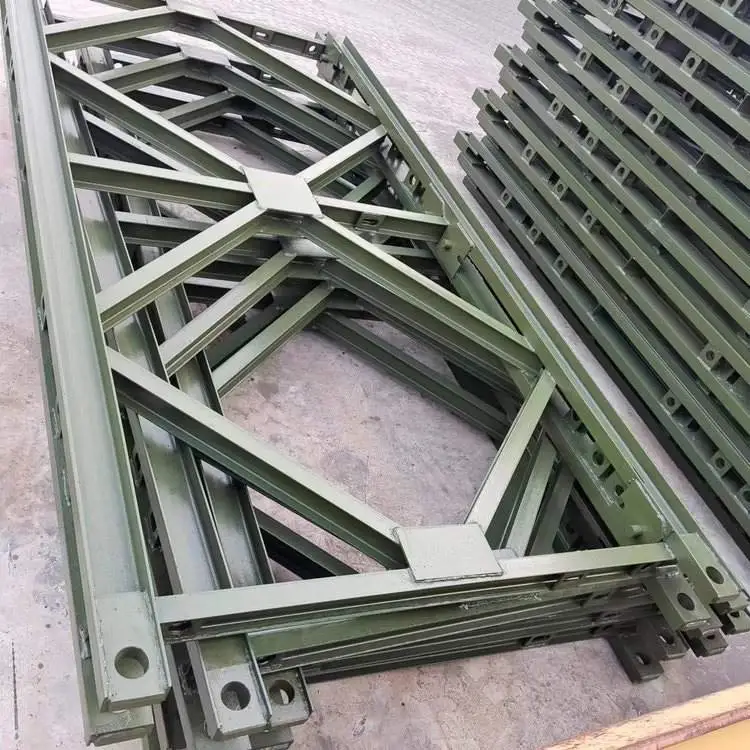

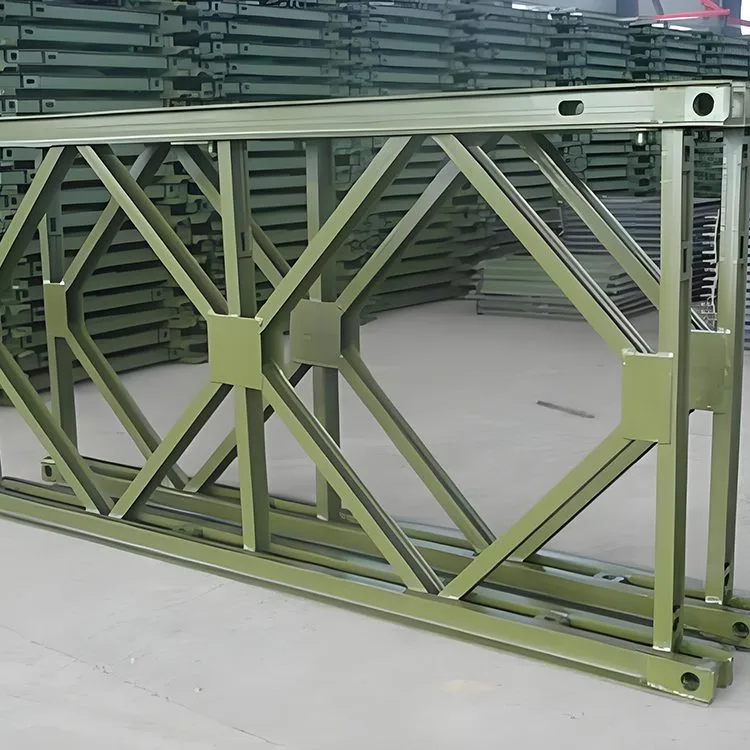

Panel Bridge Bailey Steel biasane dilas dening kord ndhuwur lan ngisor, komponen vertikal lan komponen diagonal. Ing sisih ndhuwur kord ndhuwur lan ngisor, ana sambungan lanang lan wadon, biasane dilengkapi bolongan pin kanggo nyambungake kurung. Saben penghubung dumadi saka loro No.. 10 saluran steels disambungake bali-kanggo-mburi. Kord ngisor biasane duwe sawetara piring baja kanthi bolongan bunder sing dilas. Lubang bolt dumunung ing njero kord ndhuwur lan ngisor lan digunakake kanggo nyambungake kord penguat lan truss lapisan ganda. Ana papat bolongan bolt nang penghubung ndhuwur, kang digunakake kanggo nyambungake pigura support. Loro bolongan ing tengah digunakake kanggo nyambungake baris pindho utawa luwih saka trusses ing salib-bagean padha, lan loro bolongan ing ends digunakake kanggo nyambungake salib-bagean. Nalika pirang-pirang larik bagean jembatan Bailey digunakake minangka balok utawa kolom, pigura dhukungan digunakake kanggo nguatake sambungan antarane bagean ndhuwur lan ngisor. Sajrone proses konstruksi, sesak baut ing saben bagean Jembatan Bailey, kondisi korosi komponen, lan sesak pin kudu dipriksa saben minggu, lan pangaturan kudu ditindakake yen perlu.

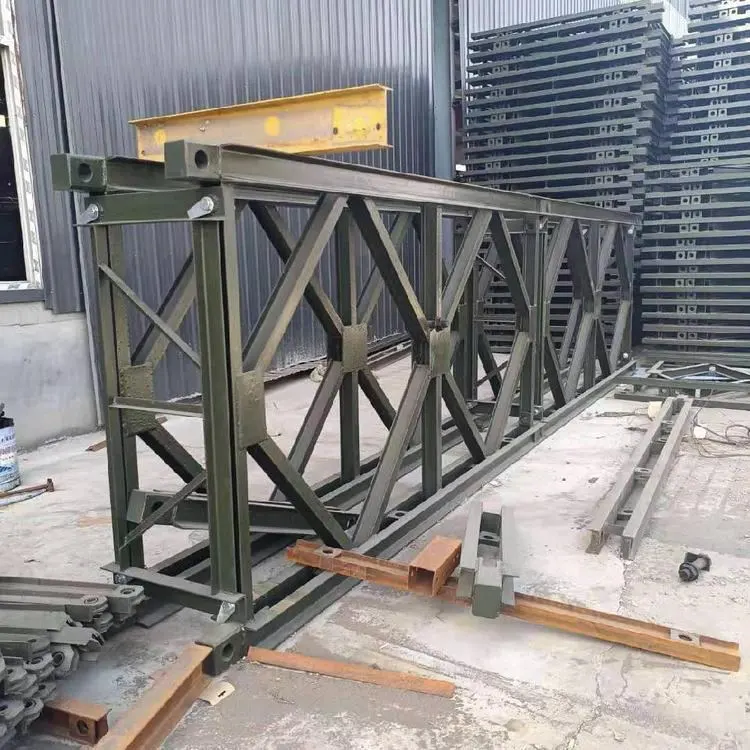

Sawise Panel Bailey Steel Bridge ditambahi lan disambungake, padha bisa diselehake horisontal utawa vertikal minangka balok utawa kolom. Miturut cara perakitan sing beda, ana rong jinis: kolom pigura lan kolom menara. Nalika telu utawa papat slabs truss diselehake podo karo lan disambungake liwat pigura support, kolom kawangun kolom pigura. Nalika papat panel truss diselehake ing 90 derajat kanggo saben liyane lan disambungake liwat penyonggo sudhut lan pigura support, asil kolom kolom menara.

Skenario Aplikasi

Bailey Steel Bridge Panel bisa digunakake kanggo dalan gedhe Bridges, gantry crane rakitan, guide balok, bridge mesin degdegan, suspension platform, etc. Bailey truss gabungan gantry crane wis nglumpuk karo prefabricated komponen kreteg baja highway kanggo pigura gantry. Dhuwur span lan kolom bisa diatur kanggo adaptasi menyang macem-macem situs kerja. Iki digunakake digunakake ing proyek konstruksi kayata dalan gedhe, ril sepur, karya kotamadya, bangunan, lan konservasi banyu, uga ing angkat lan obah komponen prefabrikasi ing yard panyimpenan konstruksi jembatan lan transportasi balok gedhe ing jejere dermaga jembatan.
